高压断路器寿命在线监测系统


一、 概述

高压断路器(10kV以上)靠动作元件确保顺利完成关合、承载和开断正常负荷电流和故障电流。由于断路器在开断短路电流时产生强电弧,电弧的高温作用会使触头表面烧损、变形,局部熔化、气化使触头金属材料流失,造成触头磨损,最终降低断路器的电寿命。

断路器的电寿命直接关系到设备的检修周期和电网的运行成本。如果电寿命超期,电弧不能可靠断开,灭弧室就有可能爆炸,从而造成重大事故;另一方面,如果电寿命不到期限,断路器提前退出,将造成不必要的浪费。所以,对此类断路器的状态进行评估,并且对其电寿命进行监测和估算是非常必要的。

二、 系统原理及功能介绍

系统原理:
    高压断路器状态检修实时预警系统实时监测断路器开断电弧电流,开断次数等数据。运用大数据精确超算算法通过人工智能得出K,α值,预警实时状态检修点。

1、预警功能
运用大数据精确超算算法通过人工智能得出K,α值,预警实时状态检修点。

2、预测分析功能
根据断路器电寿命评估并综合电网检修试验计划,为设备管理维护提供辅助决策。

3、初始参数设定匹配
系统所监测断路器可根据实际情况进行增减,可人工设定断路器的型号、额定开断电流值、额定开断次数、初始寿命等基础数据。

4、历史存储查询功能
可对断路器故障开断电流的历史数据及波形进行查询,并可根据需要设定查询的范围。

5、实时监测功能
对断路器开断电流次数和电流数值等重要参数进行长期连续的实时监测。

6、预留接口
预留接入电力系统监测平台接口。

三、 系统结构

数据采集层:采集单元实时采集断路器三相开断电流,电光转换后输出光信号;

信息传输层:光纤传输的多路信息汇集到合并单元;

诊断展示层:预警发布剩余电寿命;

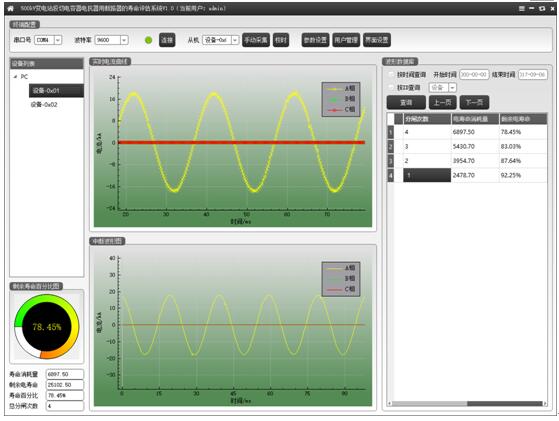

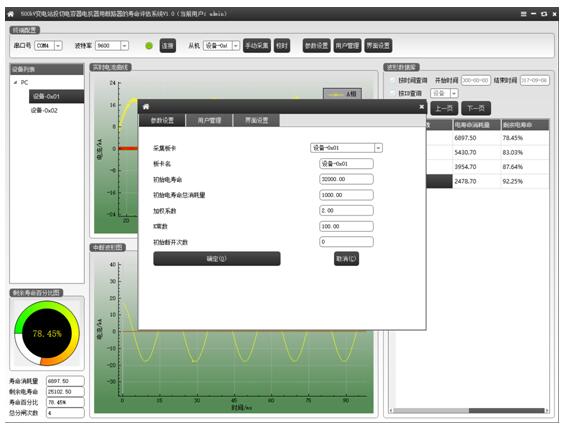

四、 软件界面
